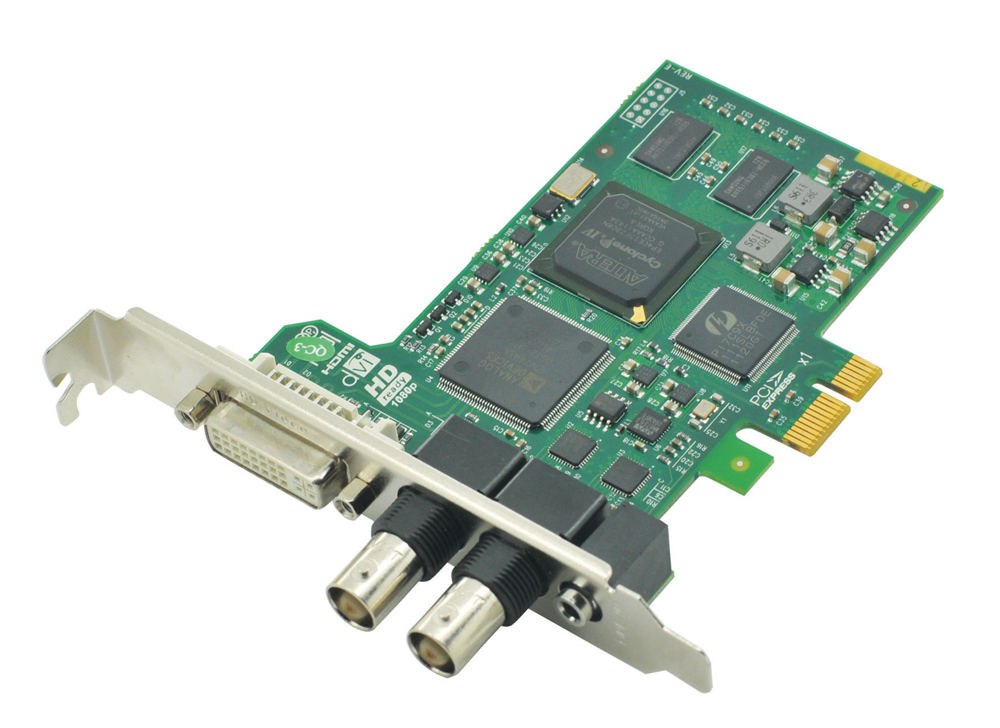

產品特點
可同時采集一路高清視頻信號，兩路標清視頻信號，1路模擬音頻信號。
高清輸入視頻信號可達1920*1080p/60 Hz。
高清信號可采集DVI、VGA、HDMI、分量信號。
可采集HDMI中的LPCM音頻信號。
微軟AVStream標準驅動，可支持大部分Windows上的多媒體視頻軟件或流媒體軟件。
超小尺寸：102.5mm x 64.5mm，符合Low-Profile 規格。
請注意：
1.因版權保護原因，用戶不得將本產品用于藍光播放機輸出高清信號的采集。
高性能DMA傳輸功能。
高清輸入可動態切換信號源類型：DVI/HDMI，VGA，分量。
高清輸入端可兼容復合視頻（CVBS）輸入信號。
高清輸入支持自動輸入視頻格式偵測，自動視頻有效區域偵測，自動VGA采集相位調節。
高清輸入支持手工設定有效畫面區域功能，可用于畫面的剪裁和對特殊輸入信號時序的支持。
高清輸入支持多階畫面縮放功能，具有三種針對畫面寬高比的縮放模式。
支持垂直濾波和運動自適應去隔行功能。
硬件色彩轉換，可輸出RGB24，RGB32，YUY2，UYVY，I420色彩格式。
高清輸入支持支持色彩調節功能，可調節畫面的對比度、亮度、色彩飽和度、色相、Gamma；并可單獨調節R，G，B三色的亮度、對比度。
高清輸入支持畫面水平、垂直反轉功能。
固件可升級。
產品參數
| 幾何尺寸 | 102.5mm x 84mm |
| 主機接口 | PCI-Express x1 200MB/s 傳輸帶寬 |
| 輸入接口 |
1個DVI-I 接口 (可轉接HDMI，VGA，YPbPr) 2個BNC接口 (接 2 路CVBS) 1個3.5mm音頻接口（接1路不平衡立體聲音頻線路輸入) |
| 最大采樣率 |
CVBS：54MHz (4x Oversampling) RGB/分量：170MHz HDMI/DVI：225MHz |
| 板載內存 | 128MB DDR2，工作頻率為 160 Mhz，位寬 32bit |
| VGA輸入格式 | 640x400-2048x1536，像素率低于170MHz即可 |
| 分量輸入格式 | 480i、576i、480p，576p，720p，1080i，1080p |
| DVI輸入格式 | 符合DVI 1.0標準，單連接 |
| HDMI輸入格式 | 符合HDMI 1.3 標準，支持36bit DeepColor |
| CVBS輸入標準 | PAL/NTSC |
| 高清輸出圖像格式 | 大?。?0x30-2048x1536，幀率： 1-100 fps，色彩：YUY2 UYVY RGB24 RGB32 I420 |
| 標清輸出圖像格式 | 大小：176x144-768x576，幀率： 1-30 fps，色彩：YUY2 UYVY RGB24 RGB32 I420 |
| 操作系統支持 |
支持以下操作系統的x86和x64版本： Windows® XP Professional Windows® Server 2003 Windows Vista® Windows® Server 2008 Windows® 7 Windows® Server 2008 R2 |
| 功耗 | <= 8W |
| 工作溫度范圍 | 0-50 攝氏度 |
| 保存溫度范圍 | -20-70 攝氏度 |
| 相對濕度范圍 | 5%-90% |
